可并机型变频电源

2022-11-29 2,645 字号 A- A A+

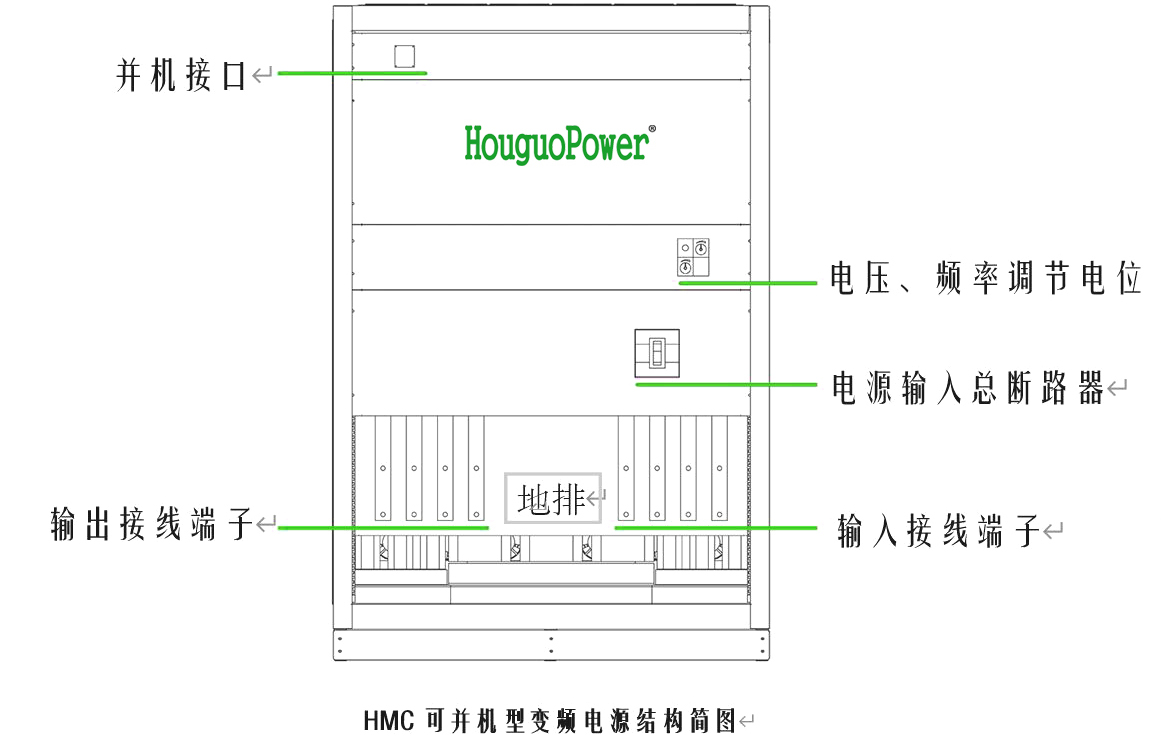

上海厚国HMC可并机(并柜)型变频电源产品:由1到N+的灵活配置方案

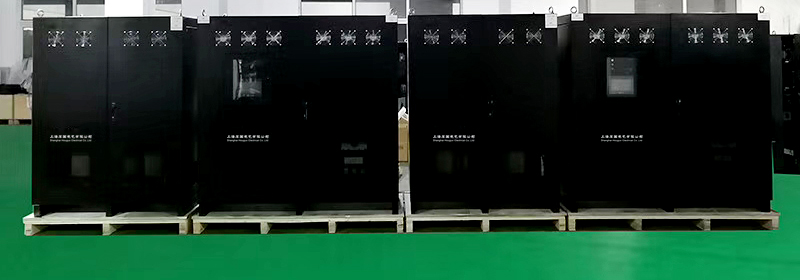

可将N台同等功率(参数)的变频电源产品,并机为1台大功率产品使用,同时每台单机产品也可独立分开运行使用。



如:将总功率为660KVA变频电源设计为3台功率为220KVA(单机型号:HMC-220KVA)并机组成使用,并可完全独立安装独立运行;

也可通过连接并机为1台功率为660KVA(并机型号:HMC-660KVA)的大容量变频电源使用。

并在后期根据生产、测试、试验需要可实现N+1拓展。

无论是单机运行还是并机运行,同样具备3种输出控制方式:触摸屏界面按键控制、物理旋钮控制、485接口用于远程通信控制。





并机型变频电源产品方案有以下显著优点:
1、非并机状态下,N台单机产品可独立、分开运行,可同时分别输出N种不同的电压、频率等参数,提高生产、测试、试验效率。
2、切换运行模式简便:通过电缆联结调换及控制线即可轻松实现并机,在并机模式下,以其中1台单机作为主机进行控制输出参数。
3、可根据生产计划,先行采购引进其中1台或2台单机,后续根据生产、测试、试验项目需求再进行扩容。
4、利于周期性成本控制,提高预算资金利用效率。





HMC系列变频电源主电路采用AC-DC-AC的工作原理设计,主要包括整流器、直流滤波电容组、逆变器、输出电抗器、隔离变压器及交流滤波电容组等组成部分。
第一级AC-DC为整流部分。输入的交流电压限流电阻缓冲处理,再经全桥整流模块转换为直流电压。
第二级DC-AC为逆变部分。采用大功率绝缘栅双极晶体管(IGBT)作为其逆变元件,利用先进的正弦波调制技术(SPWM),将调制波(基准正弦波电压源)与载波(基准三角波电压源)比较。当载波与调制波相交时, 由该交点确定逆变器开关管IGBT开关动作时刻及开关通断状态, 获得一系列宽度不等的正负矩形脉冲电压波形(SPWM波形)。该脉冲序列的特点是等幅不等宽, 其宽度按正弦规律变化,在正弦波半个周期内, 正负脉冲的面积总和与正弦波的面积相等。输出的脉宽调制波经LC滤波电路滤波后,得到纯正的正弦波交流电压。输出配备隔离变压器,提高了整机的稳定性。
